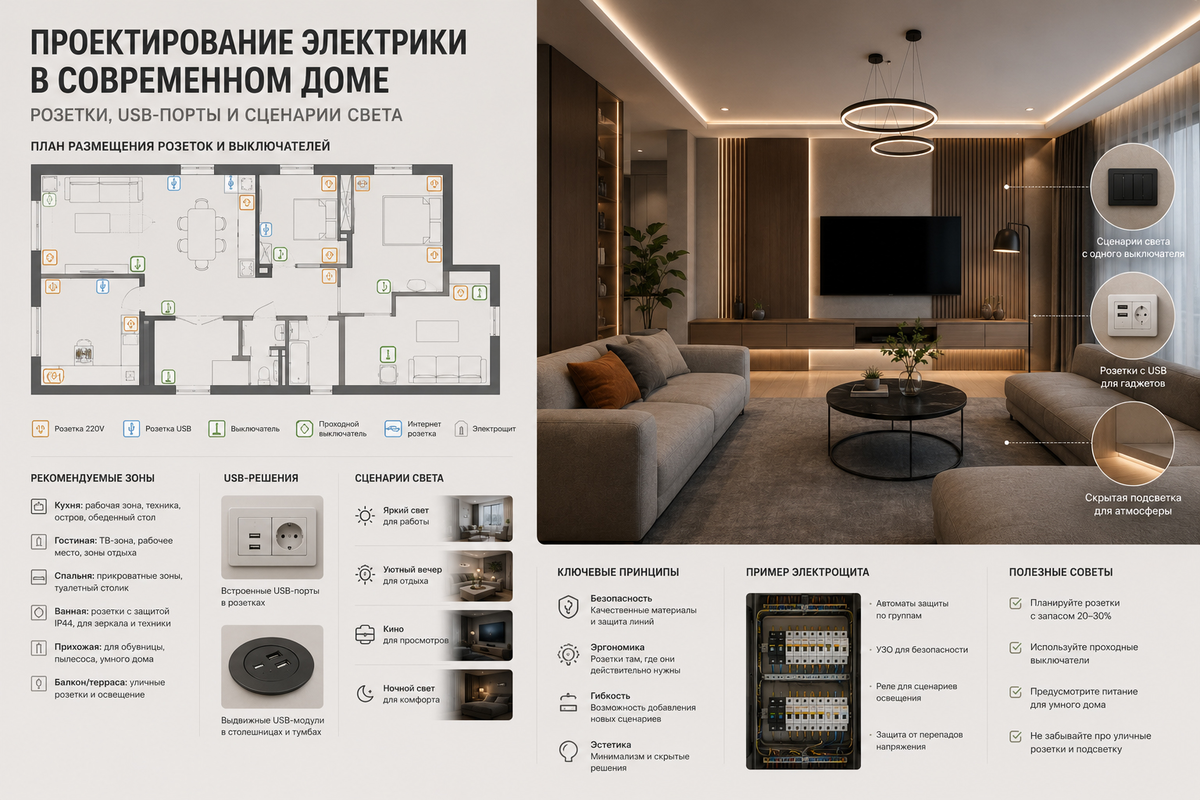

Проектирование электрики в современном доме: розетки, USB-порты и сценарии света
Если вы думаете, что электрика - это скучно и можно довериться первому попавшемуся электрику с соседней стройки, то эта статья заставит вас передумать. Именно от грамотного проектирования электросетей зависит, будете ли вы спотыкаться о удлинители через пять лет после ремонта или наслаждаться удобным жильем, где все продумано до мелочей.
Современный дом - это не просто стены и крыша. Это десятки устройств, которые требуют питания, это свет, который должен работать по разным сценариям, это зарядки для гаджетов, которые нужны везде и сразу. И если на этапе проекта вы не заложите нужное количество розеток и не продумаете управление светом, потом будет поздно. Штробить готовые стены и тянуть новые кабели - удовольствие ниже среднего.
В этой статье разберем все по полочкам: где и сколько ставить розеток, нужны ли USB-порты, как организовать умное освещение и что учесть, чтобы через пару лет не жалеть о сэкономленных на проекте деньгах.
Сколько розеток нужно и где их размещать
Начнем с базы. Количество розеток - это больная тема для большинства владельцев квартир и домов. Вечно не хватает то на кухне, то в гостиной, то у кровати. Давайте посчитаем вместе.
Кухня: здесь розеток много не бывает
Кухня - это чемпион по потреблению электричества и количеству приборов. Холодильник, духовка, варочная панель, посудомойка, микроволновка, чайник, кофемашина, блендер, тостер - список можно продолжать бесконечно. И каждому нужно свое место.
Над рабочей поверхностью нужно минимум 4-6 розеток. Лучше больше. Представьте: вы готовите, работает блендер, кипит чайник, жарится что-то на электрогриле. Если розеток мало, придется постоянно что-то выдергивать и включать заново. Это неудобно и раздражает.
Отдельная розетка для холодильника - обязательно. Для духовки и варочной панели - тоже, причем лучше силовые, если техника мощная. Посудомоечная машина, вытяжка, измельчитель под раковиной - все это требует отдельных точек питания.
Не забудьте про розетку в районе обеденного стола. Там вы будете заряжать телефон, подключать ноутбук или включать настольную лампу. Еще одна полезная деталь - розетка на высоте 30 см от пола для подсветки цоколя кухни. Это выглядит эффектно и практично.
Гостиная: зона отдыха и развлечений
В гостиной розетки нужны у дивана, у телевизора, в рабочей зоне (если она есть) и по периметру комнаты.
У дивана с каждой стороны должно быть по 2-3 розетки. Одна для торшера или настольной лампы, вторая для зарядки телефона, третья - про запас. Если любите читать с ноутбуком на коленях или смотреть фильмы с планшета, добавьте еще одну.
Телевизионная зона - это целый комплекс. Сам телевизор, приставка или смарт-бокс, игровая консоль, саундбар или ресивер, роутер, возможно, NAS для хранения файлов. Минимум 6-8 розеток, а лучше блок из 10. И не забудьте про кабель-канал или скрытую проводку, чтобы все эти провода не висели гроздьями.
Если в гостиной есть рабочий стол, тут правила такие же, как для офиса: 4-6 розеток для компьютера, мониторов, принтера, зарядок.
Спальня: комфорт перед сном и после пробуждения
С каждой стороны кровати нужны розетки. Для лампы, для телефона, для электронной книги. Оптимально - по 2-3 с каждой стороны. Размещайте их на высоте 70-90 см от пола, чтобы не нужно было наклоняться за кровать.
Если в спальне есть туалетный столик, добавьте розетки там. Для фена, плойки, электробритвы. Еще одна розетка пригодится для увлажнителя воздуха или очистителя.
Телевизор в спальне - тоже не редкость. Заложите блок розеток за ним, как в гостиной.
Ванная комната: безопасность прежде всего
В ванной розетки должны быть с защитой от влаги (IP44 минимум). Стиральная машина, сушильная машина, бойлер - каждая требует отдельной розетки и лучше с УЗО.
Розетка у зеркала для фена и электробритвы - на высоте 100-110 см. Если есть ванна с гидромассажем или душевая кабина с подсветкой, для них тоже нужны точки питания.
Прихожая и коридоры
Не забудьте про розетку для пылесоса в прихожей. И хорошо бы еще одну для зарядки электросамоката или велосипеда, если они у вас есть.
Роутер и сетевое оборудование лучше разместить в прихожей или коридоре, где кабель заходит в квартиру. Заложите там блок из 4-6 розеток.
USB-порты: необходимость или маркетинг
Теперь про USB. Еще пять лет назад розетки с встроенными USB-портами казались роскошью. Сегодня это практически необходимость. Посчитайте, сколько устройств в вашей семье требуют зарядки через USB: телефоны, планшеты, наушники, смарт-часы, портативные колонки, пауэрбанки.
Где USB-розетки критически важны
Первое место - прикроватные зоны. Ночью хочется положить телефон на зарядку, не включая лишние лампы и не ища адаптеры. Розетка с USB-портами решает эту проблему.
Второе - гостиная, зона дивана. Когда вся семья в сборе, у каждого свой гаджет, и всем нужно зарядиться.
Третье - кухня. Если вы смотрите рецепты на планшете или слушаете подкасты на телефоне во время готовки, устройство должно быть на зарядке.
Четвертое - рабочий стол. USB-розетки здесь удобны для зарядки периферии: мыши, клавиатуры, наушников.
Какие USB-порты выбирать
Обращайте внимание на мощность. Старые USB-порты выдают 1-2.4А, этого хватит только для медленной зарядки телефона. Современные устройства поддерживают быструю зарядку, поэтому ищите розетки с портами USB-C и поддержкой Power Delivery (PD) от 18Вт и выше.
Хороший вариант - комбинированные розетки: 2-3 обычных разъема плюс 2 USB-порта (один USB-A, один USB-C).
Не ставьте USB-розетки везде. Они дороже обычных, и если в каком-то месте вы редко заряжаете гаджеты, достаточно стандартной розетки с парой разъемов.
Сценарии освещения: свет под любую задачу
Теперь переходим к свету. Одной люстры по центру комнаты давно недостаточно. Современное освещение - это многоуровневая система, которая подстраивается под ваши задачи.
Что такое сценарии освещения
Сценарий - это preset, заранее настроенный режим работы светильников. Например, сценарий "Кино" - основной свет выключен, бра и подсветка работают на 30%, торшер у дивана горит на полную. Сценарий "Уборка" - весь свет на 100%. Сценарий "Романтический ужин" - приглушенный теплый свет, акцентная подсветка.
Основные типы освещения
Общее освещение - это то, что дает равномерный свет по всей комнате. Люстры, потолочные светильники, встроенные споты.
Локальное освещение - для конкретных задач. Настольная лампа, торшер для чтения, подсветка рабочей зоны на кухне, зеркало с подсветкой в ванной.
Акцентное освещение - для красоты. Подсветка картин, ниш, карнизов, плинтусов, растений.
Сценарии для разных комнат
В гостиной нужно минимум 3-4 сценария. "Яркий свет" для уборки и приема гостей. "Повседневный" - работает часть светильников на 60-70%. "Вечерний отдых" - приглушенный свет, работают торшеры и бра. "Кино" - минимум света, только акцентная подсветка.
На кухне сценарии такие: "Готовка" - яркий свет над рабочей поверхностью. "Обед" - свет над столом. "Вечерний чай" - приглушенная подсветка.
В спальне: "Просыпание" - плавное включение света. "Чтение" - локальный свет у кровати. "Отбой" - выключение всего света, кроме maybe ночника.
В ванной: "Макияж/бритье" - яркий свет у зеркала. "Ванна" - приглушенный расслабляющий свет.
Как управлять сценариями
Вариантов несколько. Самый простой - обычные выключатели. Но тогда для каждого сценария нужно запоминать, какие клавиши нажимать.
Удобнее проходные выключатели. У входа в комнату включили свет, у кровати выключили. Не нужно идти через всю темную комнату.
Еще лучше - диммеры. Они позволяют плавно регулировать яркость. Можно сделать свет на 100%, когда нужно, или на 20% для расслабляющей атмосферы.
Вершина удобства - умный дом. Сценарии переключаются одной кнопкой на смартфоне, голосовой командой или автоматом по расписанию. Ушли из дома - одним тапом выключился весь свет. Вернулись вечером - включился дежурный режим.
Умный дом и автоматизация
Если вы проектируете электрику с нуля, обязательно заложите возможность умного дома. Даже если не будете внедрять сразу, потом будет сложно.
Что нужно предусмотреть
Нулевые провода в подрозетниках. Многие умные выключатели требуют нуля для питания. Если его нет, придется тянуть заново.
Место под контроллеры и реле. Обычно это электрощит или отдельный шкаф. Заложите туда розетки и место для оборудования.
Датчики движения. В коридорах, санузлах, гардеробных они очень удобны. Зашел - свет включился, вышел - выключился.
Датчики освещенности. Они позволяют автоматически включать свет, когда темнеет, и выключать, когда светло.
Датчики протечки воды. Не относятся к свету, но важны для безопасности. Лучше заложить сразу.
Проводка или беспроводные решения
Есть два подхода к умному дому. Проводной - надежнее, стабильнее, но дороже и сложнее в монтаже. Беспроводной - проще установить, можно сделать после ремонта, но зависит от батареек и качества радиосигнала.
Если делаете капитальный ремонт с полным перепроектированием электрики, лучше проводной умный дом на базе KNX, Wiren Board или аналогов. Если ремонт косметический или бюджет ограничен, смотрите на Zigbee, Z-Wave, Wi-Fi решения.
Безопасность и защита
Электрика - это не только удобство, но и безопасность. Вот что обязательно должно быть в проекте.
УЗО и дифавтоматы
Устройство защитного отключения (УЗО) спасает от поражения током. Если где-то утечка, УЗО отключает линию за доли секунды. На каждую влажную зону (ванная, кухня, улица) - свое УЗО.
Дифавтоматы сочетают функции УЗО и автоматического выключателя. Они защищают и от утечек, и от перегрузок.
Автоматические выключатели
На каждую группу розеток - свой автомат. На освещение - отдельные автоматы. На мощные приборы (плита, духовка, бойлер) - индивидуальные автоматы подходящего номинала.
Не экономьте на автоматах. Дешевые могут не сработать в нужный момент или, наоборот, выбивать без причины.
Заземление
Если в доме есть заземление, все розетки должны быть с заземляющим контактом. Это не формальность, это безопасность.
Молниезащита
Для частного дома молниезащита и защита от перенапряжений обязательна. Удар молнии или скачок напряжения в сети могут вывести из строя всю технику.
Запас на будущее
Проектируя электрику, думайте наперед. То, что сейчас кажется излишеством, через пару лет станет необходимостью.
Что заложить про запас
Дополнительные кабели в гофре без подключения. Потом можно будет подключить новое оборудование без штробления.
Более мощный вводной кабель. Если сейчас хватает 10 кВт, заложите кабель на 15 кВт. Вдруг захотите поставить электрокотел или зарядку для электромобиля.
Кабели для кондиционеров. Даже если кондиционеры не входят в планы сейчас, трубы и кабели лучше заложить на этапе ремонта.
Розетки для умных штор. Подоконники и места у окон - туда, где будут висеть шторы.
Интернет-розетки в каждой комнате. Wi-Fi - это хорошо, но проводной интернет стабильнее. Особенно для телевизоров, игровых консолей, рабочих компьютеров.
Типичные ошибки
Разберем ошибки, которые допускают чаще всего.
Недостаточно розеток
Это ошибка номер один. Всегда кажется, что розеток хватит. Практика показывает, что нет. Лучше добавить лишнюю розетку, чем потом тянуть удлинитель.
Неправильная высота
Розетки на высоте 30 см от пола - евростандарт для большинства помещений. Но у рабочего стола, кухонной столешницы, прикроватной зоны нужны свои высоты. Продумывайте эргономику.
Экономия на кабелях
Тонкий кабель на мощную нагрузку - это риск пожара. Сечение кабеля должно соответствовать нагрузке. Для розеток обычно 2.5 кв.мм, для освещения 1.5 кв.мм, для плиты и духовки 4-6 кв.мм.
Отсутствие маркировки
Когда в щите десятки автоматов, без подписей не разобраться. Подписывайте каждую группу сразу при монтаже. И сохраните схему электрощита.
Итоговый чек-лист
Перед тем, как отдать проект электрикам, проверьте:
- Розетки есть у каждой стены, где может стоять мебель
- У кровати по 2-3 розетки с каждой стороны
- На кухне над рабочей поверхностью минимум 4-6 розеток
- USB-порты заложены в ключевых точках
- Сценарии света продуманы для каждой комнаты
- Проходные выключатели или умное управление предусмотрены
- УЗО стоит на все влажные зоны
- Заложен запас по мощности и количеству линий
- Кабели для кондиционеров, штор, интернета предусмотрены
- Схема электрощита понятна и логична
Помните: хороший проект электрики стоит 1-3% от стоимости ремонта, но переделка неудачных решений обойдется в 20-30%. Не экономьте на проекте, думайте наперед, и ваш дом будет удобным долгие годы.
