Системы защиты от протечек. Какие выбрать и как установить своими руками

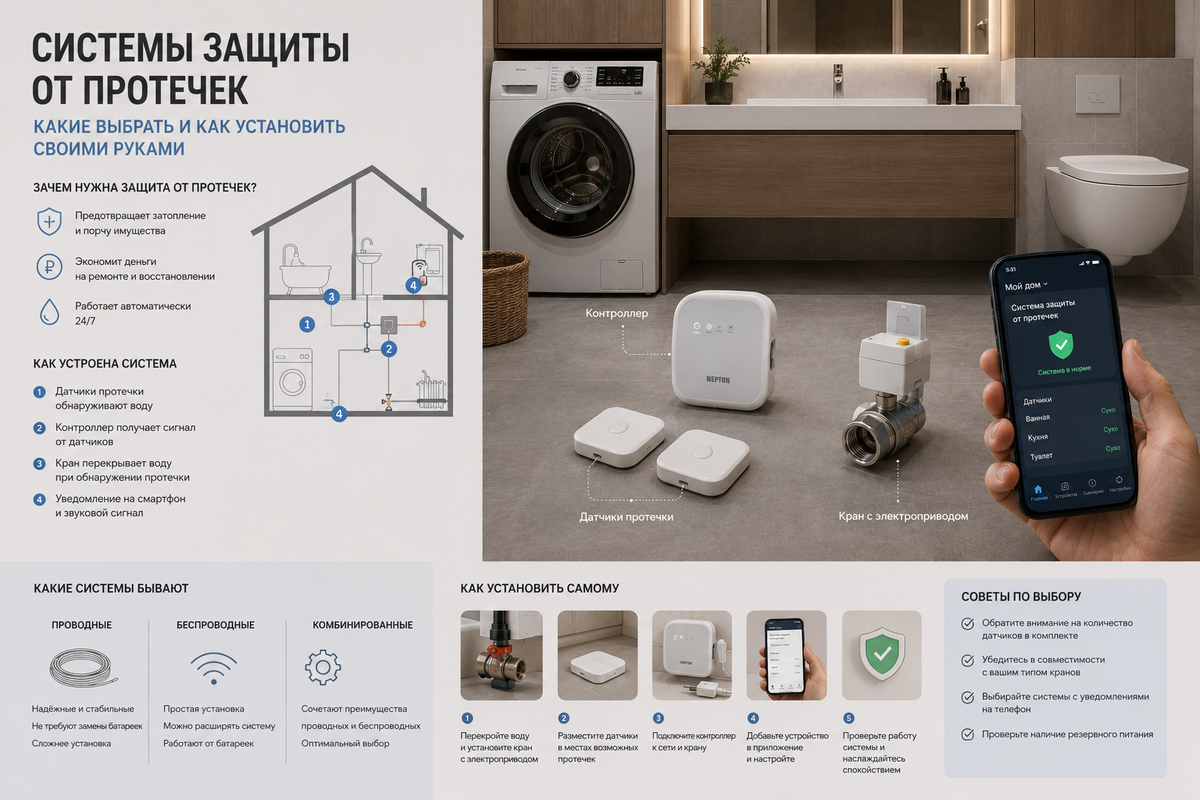

Как работает автоматическая защита от затопления
Любой, кто хоть раз сталкивался с прорывом гибкой подводки или лопнувшим шлангом стиральной машины, знает цену одной упущенной детали. Счет за ремонт своей квартиры, соседей снизу и восстановление общего имущества в подъезде легко переваливает за сотни тысяч рублей. Страховка покрывает не все, а судебные тяжбы с соседями могут длиться годами. Система защиты от протечек решает эту проблему радикально. Она перекрывает подачу воды за несколько секунд после обнаружения влаги, сводя ущерб к минимуму.
Принцип работы любой системы предельно прост и состоит из трех базовых элементов. Первый элемент - это датчики протечки. Они размещаются в местах вероятного скопления воды: под раковинами, возле стиральных и посудомоечных машин, у водонагревателей. Как только вода замыкает контакты на дне датчика, он отправляет электрический сигнал на контроллер.
Второй элемент - контроллер. Это мозг всей системы. Он принимает сигнал от датчика, анализирует его и отдает команду на исполнительные устройства. Контроллер также отвечает за питание системы, индикацию состояния и связь с внешними устройствами, если речь идет об умном доме.
Третий элемент - шаровые краны с электроприводом. Они врезаются в трубы подачи холодной и горячей воды сразу после вводных вентилей. Получив команду от контроллера, электропривод поворачивает рукоятку крана на 90 градусов, физически перекрывая поток воды. Вся реакция системы, от попадания капли воды на датчик до полного перекрытия труб, занимает от 5 до 30 секунд в зависимости от модели привода.
Анатомия системы: разбираем компоненты по полочкам
Чтобы грамотно выбрать и установить оборудование, нужно понимать, из чего оно состоит и какие нюансы есть у каждого компонента. Покупка первого попавшегося комплекта в строительном гипермаркете часто приводит к проблемам при монтаже или ложным срабатываниям.
Датчики протечки: проводные и беспроводные
Датчики бывают двух типов по способу передачи сигнала. Проводные датчики подключаются к контроллеру витой парой или обычным сигнальным кабелем. Они не требуют батареек, питаются напрямую от контроллера и работают абсолютно стабильно. Главный минус - необходимость тянуть провода от каждого датчика к блоку управления. Если ремонт уже сделан, это превращается в проблему.
Беспроводные датчики работают на радиоканале, чаще всего на частоте 433 МГц или 868 МГц. Они питаются от встроенной батарейки, которой хватает на 3-5 лет. Их можно приклеить на двусторонний скотч в любом месте за пять минут. При выборе беспроводной системы важно обращать внимание на дальность сигнала и наличие экранирования. В квартирах с железобетонными стенами сигнал может теряться, поэтому иногда приходится использовать ретрансляторы.
Отдельно стоит упомянуть датчики в виде троса или шнура. Они представляют собой гибкий кабель, который укладывается по периметру помещения или вдоль стены. Если вода касается любой части троса, система срабатывает. Это идеальное решение для загородных домов, котельных или помещений с большой площадью и сложной геометрией, где установка десятков точечных датчиков нецелесообразна.
Контроллеры: проводка, питание и логика
Контроллеры делятся на проводные и беспроводные, а также на автономные и сетевые. Автономные работают от батареек или встроенного аккумулятора. Сетевые подключаются к розетке 220В, но обязательно имеют резервное питание от аккумулятора, чтобы система продолжала работать при отключении электричества.
Проводные контроллеры имеют клеммные колодки для подключения датчиков и кранов. Они надежнее, но требуют аккуратного монтажа проводов. Беспроводные хабы принимают сигнал по радиоканалу и управляют кранами либо по проводам, либо тоже по радио.
Современные контроллеры оснащаются модулями Wi-Fi, Zigbee или GSM. Это позволяет получать пуш-уведомления на смартфон при протечке, удаленно перекрывать воду и интегрировать систему в экосистемы умного дома. При выборе обращайте внимание на наличие функции самодиагностики. Хороший контроллер должен проверять целостность проводки и заряд батареек датчиков, сообщая об ошибках.
Шаровые краны с электроприводом: сердце системы
Это самый дорогой и ответственный элемент. Обычный ручной шаровый кран не подойдет. Нужен кран со специальным электроприводом. Приводы бывают трех типов: с крутящим моментом 6 Нм, 12 Нм и 20+ Нм.
Крутящий момент - это сила, с которой привод поворачивает шар внутри крана. Если момент слабый, а кран давно не открывали, привод может просто не провернуть его из-за известкового налета или коррозии. Для квартир с трубами диаметром 1/2 дюйма (DN15) и 3/4 дюйма (DN20) обычно хватает 6-12 Нм. Для труб 1 дюйм (DN25) и больше, а также для загородных домов с высоким давлением, лучше брать приводы от 15 Нм.
Важный нюанс - время закрытия. Бытовые приводы закрывают кран за 10-20 секунд. Это сделано намеренно, чтобы избежать гидроудара. Резкое перекрытие потока воды в трубах может привести к разрыву гибких подводок или повреждению бытовой техники. Быстрые приводы (2-3 секунды) используются только в промышленных системах.
Также краны делятся на обычные шаровые и краны с функцией самоочистки. В обычных шарах со временем скапливается грязь и ржавчина из труб, что приводит к заклиниванию. Краны с самоочисткой при каждом цикле открытия-закрытия проворачивают шар на 360 градусов, счищая налет. Это критически важно для систем, которые редко срабатывают в тестовом режиме.
Обзор рынка: какие бренды заслуживают внимания
Рынок систем защиты от протечек в русскоязычном сегменте сформирован несколькими ключевыми игроками. Каждый из них имеет свои сильные и слабые стороны.
Нептун (Neptun)
Один из пионеров рынка и самый популярный бренд в бюджетном и среднем сегменте. Отличается простотой монтажа и огромным количеством комплектаций. Базовые проводные комплекты Нептун стоят относительно недорого. Приводы надежные, но имеют средний крутящий момент. Главная проблема - базовые контроллеры не имеют встроенного Wi-Fi, для умного дома нужно докупать отдельные модули, которые иногда работают нестабильно. Тем не менее, для базовой защиты без интеграций это отличный выбор.
Гидролок (Gidrolock)
Премиальный сегмент. Главная фишка Гидролока - мощные приводы с крутящим моментом до 20 Нм и выше, а также краны с функцией самоочистки. Они способны провернуть даже сильно закисший ручной кран, если использовать их приводы. Система очень надежная, но дорогая. Контроллеры имеют продвинутую логику, отличную индикацию и стабильные модули Wi-Fi. Если бюджет позволяет, Гидролок - это выбор перфекциониста.
Аквасторо (Aquastoro)
Американский бренд, который делает упор на инновации. Их краны используют технологию самоочистки и имеют уникальную конструкцию привода, который не требует обслуживания. Аквасторо славится очень быстрым временем реакции и высокой надежностью электроники. Минус - высокая цена и сложность с поиском запчастей в регионах.
Системы на базе умного дома (Aqara, Ajax, Sonoff)
Многие пытаются собрать систему защиты от протечек на базе популярных умных домов. Это рабочий вариант, но с оговорками. Датчики протечки у Aqara или Ajax хорошие, беспроводные и компактные. Но для перекрытия воды все равно нужны шаровые краны с электроприводом. Родные краны у этих брендов часто имеют слабый крутящий момент и подходят только для труб 1/2 дюйма. Для надежной системы лучше использовать хабы Aqara или Ajax в качестве контроллера, но подключать к ним проводные приводы от Гидролока или Нептуна через реле.
Пошаговая инструкция по установке своими руками
Установка системы защиты от протечек - задача вполне посильная для человека с прямыми руками и базовым набором сантехнического инструмента. Если вы умеете менять смеситель или подключать стиральную машину, вы справитесь и с этим. Главное - соблюдать последовательность и не торопиться.
Подготовка и необходимые инструменты
Перед началом работ убедитесь, что у вас есть все необходимое. Вам понадобятся:
- Разводные ключи (два штуки, желательно разных размеров).
- Труборез для полипропиленовых или металлопластиковых труб (в зависимости от вашей разводки).
- Паяльник для полипропиленовых труб, если у вас пластиковая разводка.
- Резьбонарезной инструмент (клупп), если нужно нарезать резьбу на стальной трубе.
- Фум-лента, сантехнический лен с пастой или анаэробный герметик для резьбовых соединений.
- Дрель или перфоратор для крепления контроллера и датчиков.
- Отвертки, кусачки, стриппер для зачистки проводов.
- Мультиметр для проверки цепей.
Шаг 1: Определение точек установки и разметка
Перекройте вводные вентили воды. Слейте остатки воды из труб, открыв смесители. Определите место, где будут установлены шаровые краны с приводами. Они должны стоять сразу после вводных кранов и счетчиков воды. Учитывайте габариты электроприводов - им нужно пространство для поворота рукоятки. Обычно привод выступает на 10-15 см от трубы.
Определите места установки датчиков. Классические точки: под мойкой на кухне, под раковиной в ванной, возле унитаза (если есть риск переполнения бачка), под стиральной и посудомоечной машинами, возле водонагревателя. Датчик должен лежать на полу, контактами вниз. Убедитесь, что в месте установки датчика нет постоянного конденсата, иначе будут ложные срабатывания.
Шаг 2: Монтаж шаровых кранов с электроприводом
Если у вас полипропиленовые трубы, вам нужно вырезать кусок трубы и впаять краны. Используйте труборез, чтобы сделать ровный срез. Зачистите торцы, напаяйте фитинги и впаяйте шаровые краны.
Крайне важно соблюдать направление потока. На корпусе каждого шарового крана есть стрелка, указывающая направление движения воды. Если установить кран неправильно, он будет работать некорректно и быстро выйдет из строя.
Если у вас стальные трубы, задача усложняется. Вам придется либо нарезать резьбу на трубах (что требует специального инструмента и навыков), либо использовать компрессионные фитинги, либо вызывать сварщика. Для самостоятельного монтажа на стальных трубах лучше всего использовать резьбовые вставки или переходы на металлопластик.
При сборке резьбовых соединений не используйте только фум-ленту на больших диаметрах. Лучше применять сантехнический лен с уплотнительной пастой или качественный анаэробный герметик. Это гарантирует отсутствие течей даже при вибрациях и перепадах давления.
Шаг 3: Установка датчиков протечки
Проводные датчики подключаются к контроллеру до его монтажа. Протяните сигнальный кабель от места установки контроллера к точкам размещения датчиков. Кабель можно спрятать в кабель-канал или за плинтус.
Беспроводные датчики просто приклеиваются на двусторонний скотч к полу или к ножкам мебели в нужных местах. Убедитесь, что пол в месте установки сухой и чистый. Если датчик будет стоять в пыльном углу, пыль может попасть на контакты и вызвать ложное срабатывание или, наоборот, изолировать контакты при реальной протечке.
Шаг 4: Монтаж контроллера и подключение проводки
Выберите место для контроллера. Оно должно быть сухим, доступным для обслуживания и, желательно, рядом с розеткой 220В, если система сетевая. Часто контроллер крепят на стену в сантехническом шкафу или в коридоре возле щитка.
Подключите провода от датчиков к соответствующим клеммам на контроллере. Обычно они маркируются как Sensor 1, Sensor 2 и так далее. Соблюдайте полярность, если она указана, хотя для большинства сухих контактов это не критично.
Подключите провода от электроприводов кранов к клеммам Valve 1 (холодная вода) и Valve 2 (горячая вода). Здесь полярность важна, так как от нее зависит направление вращения привода. Если перепутать полярность, кран будет открываться вместо закрытия и наоборот.
Если система беспроводная, проведите процедуру сопряжения датчиков и приводов с хабом согласно инструкции. Обычно это делается нажатием кнопки на датчике и кнопки на хабе.
Шаг 5: Подача воды и тестирование
Перед подачей воды еще раз проверьте все резьбовые соединения. Убедитесь, что краны находятся в открытом положении (рукоятка параллельна трубе). Медленно откройте вводные вентили. Внимательно осмотрите все новые соединения на предмет течи. Если где-то капает, перекройте воду и подтяните соединение.
После того как система заполнена водой и течей нет, переходите к тестированию электроники. Возьмите мокрую тряпку или просто намочите пальцы и коснитесь контактов на любом датчике. В течение 5-10 секунд вы должны услышать звук работы электропривода. Кран должен повернуться и перекрыть воду. На контроллере должна загореться индикация тревоги, а на смартфон (если подключен) прийти уведомление.
После успешного теста вытрите датчик насухо. Система должна автоматически вернуться в дежурный режим, а краны открыться. Если краны не открываются автоматически, проверьте настройки контроллера - в некоторых моделях требуется ручной сброс или автоматическое открытие через заданное время.
Интеграция с умным домом и автоматизация
Современная система защиты от протечек не должна быть изолированным островком. Интеграция с умным домом открывает дополнительные сценарии и повышает надежность.
Если вы используете проводной контроллер с Wi-Fi модулем, подключите его к домашней сети через приложение. Настройте пуш-уведомления. Важно не просто включить уведомления, но и настроить их дублирование. Например, пуш-уведомление на телефон и SMS-сообщение на случай, если телефон разрядился или нет интернета.
Для систем на базе Zigbee (например, Aqara) можно создавать сложные сценарии. Например, при срабатывании датчика протечки система не только перекрывает краны, но и включает свет в ванной на полную яркость, чтобы вы могли увидеть место аварии, и отправляет голосовое сообщение через умную колонку.
Также полезно настроить сценарий "Уход из дома". Когда вы покидаете квартиру и ставите ее на охрану, система может автоматически перекрывать воду, даже если протечки не было. Это исключает риск затопления из-за внезапного разрыва шланга в ваше отсутствие.
Типичные ошибки при монтаже и эксплуатации
Даже опытные мастера иногда допускают ошибки, которые сводят эффективность системы к нулю. Разберем самые частые из них.
Неправильное направление установки крана
Как уже упоминалось, стрелка на корпусе крана должна совпадать с направлением потока воды. Установка крана задом наперед приводит к тому, что давление воды пытается открыть кран, когда привод пытается его закрыть. Это вызывает повышенный износ привода и может привести к его поломке.
Использование слабых приводов на больших диаметрах
Попытка сэкономить и поставить привод на 6 Нм на трубу диаметром 1 дюйм - прямая дорога к аварии. При первом же срабатывании привод не сможет провернуть шар, сгорит мотор или сломается редуктор. Всегда подбирайте привод с запасом по крутящему моменту.
Игнорирование тестирования
Самая фатальная ошибка - установить систему и забыть о ней. Шаровые краны имеют свойство закисать, если их не двигать месяцами. Известковый налет и ржавчина цементируют шар в корпусе. Если система не срабатывала в тестовом режиме полгода, при реальной протечке привод может просто не провернуть кран.
Неправильное размещение датчиков
Датчик, установленный на возвышении или в углу, где вода скапливается в последнюю очередь, бесполезен. Датчик должен стоять в самой низкой точке возможного скопления воды. Также нельзя устанавливать датчики в местах, где на них может попасть конденсат от труб с холодной водой или брызги от уборки.
Обслуживание и продление срока службы
Система защиты от протечек - это не принцип "установил и забыл". Она требует минимального, но регулярного обслуживания.
Раз в три месяца проводите тестовое срабатывание. Намочите датчик и убедитесь, что краны перекрываются и открываются без посторонних звуков и задержек. Это упражнение не только проверяет электронику, но и механически очищает шар крана от начинающего образовываться налета.
Раз в год проверяйте заряд батареек в беспроводных датчиках и контроллере. Большинство систем подают сигнал о низком заряде, но лучше не доводить до полного разряда. Меняйте батарейки на качественные щелочные, не используйте дешевые солевые, они могут потечь и испортить контакты.
Проверяйте резьбовые соединения кранов и фитингов на предмет микротечей. Даже капелька воды, попавшая на корпус электропривода, может вызвать коррозию и короткое замыкание. Если заметили влагу, подтяните соединение или замените уплотнитель.
Если у вас жесткая вода и система стоит на вводе в квартиру, имеет смысл раз в несколько лет снимать краны и очищать шар от отложений, либо использовать краны с функцией самоочистки, которые делают это автоматически.
Заключение
Установка системы защиты от протечек - это одна из тех инвестиций в недвижимость, которая окупается в первый же день. Стоимость базового комплекта сопоставима с ценой одного квадратного метра ламината или одной хорошей мойки. Но в случае аварии она спасет ваш ремонт, нервы и отношения с соседями.
Выбирайте систему с запасом по крутящему моменту приводов, не экономьте на качестве кранов и обязательно тестируйте оборудование после монтажа. Следуя этим простым правилам, вы создадите надежный барьер против одной из самых разрушительных бытовых аварий.
