3D-печать в промышленности: от быстрого прототипирования до серийного выпуска деталей
Забудьте про пластиковые фигурки: 3D-печать пришла на завод
Когда десять лет назад вы слышали словосочетание 3D-печать, в голове сразу возникала картина: студент в общежитии мучает дешевый принтер, который часами выдавливает кривую пластиковую уточку. Сегодня эта картинка не просто устарела, она стала оскорбительной для индустрии. Аддитивные технологии вышли из подвалов и гаражей и заняли место в самых чистых, высокотехнологичных и дорогих цехах планеты.
Мы больше не говорим о том, чтобы просто напечатать макет, чтобы подержать его в руках и показать инвесторам. Мы говорим о деталях, которые летают в космос, вживляются в человеческий позвоночник и работают внутри реактивных двигателей, испытывая температуры выше тысячи градусов. 3D-печать в промышленности - это не дань модному тренду. Это жесткий экономический инструмент, который позволяет компаниям экономить миллионы долларов на логистике, весе конструкций и времени вывода продукта на рынок. В этом материале мы разберем, как аддитивные технологии прошли путь от быстрого прототипирования до полноценного серийного выпуска, какие материалы для этого используются и почему традиционная фрезеровка и литье начинают сдавать свои позиции.
Эволюция: от игрушек для инженеров к реальным деталям
Как аддитивные технологии пробили себе дорогу
История промышленной 3D-печати началась не с пластика, а с металла и фотополимеров. Еще в 80-х годах крупные автопроизводители и аэрокосмические корпорации покупали первые установки за сотни тысяч долларов. Но тогда это было именно быстрое прототипирование. Инженерам нужно было быстро проверить, как новая деталь салона автомобиля будет смотреться и собираться с другими компонентами. Литье оснастки стоило дорого и занимало месяцы. 3D-печать позволяла получить прототип за ночь.
Но инженеры быстро поняли одну вещь: если мы можем напечатать деталь за ночь из пластика, почему мы не можем напечатать ее сразу из металла и поставить в самолет? Этот вопрос стал драйвером для следующего витка эволюции. Появились установки селективного лазерного плавления, которые научились послойно переплавлять металлический порошок. И вот тут началась настоящая революция. Граница между прототипом и конечным изделием начала стираться.
Почему классические методы уступают аддитивным
Традиционное производство, или субтрактивное, работает по принципу отсечения. Вы берете кусок металла и срезаете с него все лишнее на фрезерном станке. Это отлично работает для простых геометрий. Но как только вы хотите сделать деталь с внутренними полостями, сложными решетчатыми структурами или каналами охлаждения, которые извиваются как кровеносные сосуды, традиционные методы заходят в тупик. Вы просто не сможете подвести фрезу к нужной точке.
Аддитивные технологии строят деталь слой за слоем. Им абсолютно все равно, насколько сложная у вас геометрия. Напечатать куб стоит столько же, сколько напечатать идеальную сферу или сложную турбину. Эта свобода проектирования позволяет создавать детали, которые в природе не существуют. Они получаются легче, прочнее и эффективнее, чем их фрезерованные аналоги. И именно это заставляет промышленников пересматривать свои производственные цепочки.
Быстрое прототипирование: зачем оно нужно и сколько стоит
Сокращение цикла разработки в разы
Время - это самые дорогие деньги в промышленности. Пока вы делаете оснастку для литья новой детали, ваши конкуренты уже могут выпустить свой продукт на рынок. Быстрое прототипирование сжимает временные рамки до предела. Инженер отправляет CAD-модель на сервер, и через несколько часов установка уже послойно формирует физический объект.
Это позволяет проводить итерации дизайна с невероятной скоростью. Вы напечатали первую версию, собрали ее, обнаружили, что отверстие сместилось на миллиметр, внесли правки в модель и на следующий день печатаете вторую версию. То, на что раньше уходили месяцы и миллионы рублей на переделку стальных пресс-форм, теперь занимает дни и стоит в сотни раз дешевле.
Экономия на оснастке и формах
Многие забывают, что стоимость детали в традиционном производстве - это не только материал и время станка. Огромную долю в себестоимости составляет амортизация оснастки. Чтобы отлить десять тысяч пластиковых корпусов, нужно сначала сделать стальную пресс-форму. Она стоит огромных денег. Если вы ошиблись в дизайне, эта форма превращается в дорогой кусок металла.
3D-печать полностью убирает этот риск и эти затраты. Вам не нужна оснастка. Вы печатаете первую партию в десять штук прямо на принтере. Вы продаете их, собираете обратную связь от клиентов, вносите финальные правки и только после этого заказываете дорогую пресс-форму для массового литья. Это гениальный способ хеджирования рисков при запуске новых продуктов.
Серийное производство: миф или новая реальность
Где 3D-печать реально заменяет литье и фрезеровку
Самый частый вопрос от скептиков: а можно ли на 3D-принтере делать детали серийно, ведь это так долго и дорого? Ответ - можно, но не все и не всегда. 3D-печать не заменит штамповку автомобильных дверей или литье пластиковых стаканчиков. Там, где нужны миллионы одинаковых простых деталей, традиционные методы вне конкуренции по цене.
Но есть ниши, где аддитивные технологии в серийном производстве уже давно обогнали классику. Это мелкосерийное производство сложных, высоконагруженных деталей. Например, в аэрокосмической отрасли или в производстве гоночных болидов. Там, где вес каждого грамма стоит огромных денег, а сложность геометрии зашкаливает, 3D-печать становится единственным разумным выбором.
Аэрокосмическая отрасль и медицина: лидеры внедрения
Самый хрестоматийный пример промышленной 3D-печати - это топливная форсунка двигателя GE Aviation LEAP. Раньше она состояла из двухсот отдельных деталей, которые нужно было изготовить, а потом собрать вместе. Инженеры GE перепроектировали ее и напечатали на металлическом принтере единой цельной деталью. В результате форсунка стала на 25 процентов легче и в пять раз прочнее. Сегодня эти двигатели летают на тысячах самолетов по всему миру, и каждый из них носит в себе напечатанные детали. Это уже не прототипы, это суровая серийная реальность.
В медицине 3D-печать творит настоящую магию. Титановые спинные кейджи и индивидуальные челюстные импланты печатаются серийно, но при этом каждый из них уникален. Снимок КТ пациента превращается в 3D-модель, и принтер создает имплант, который идеально повторяет анатомию конкретного человека. Традиционными методами сделать это просто невозможно.
Технологии, которые делают это возможным
SLM и DMLS: когда металл плавится лазером

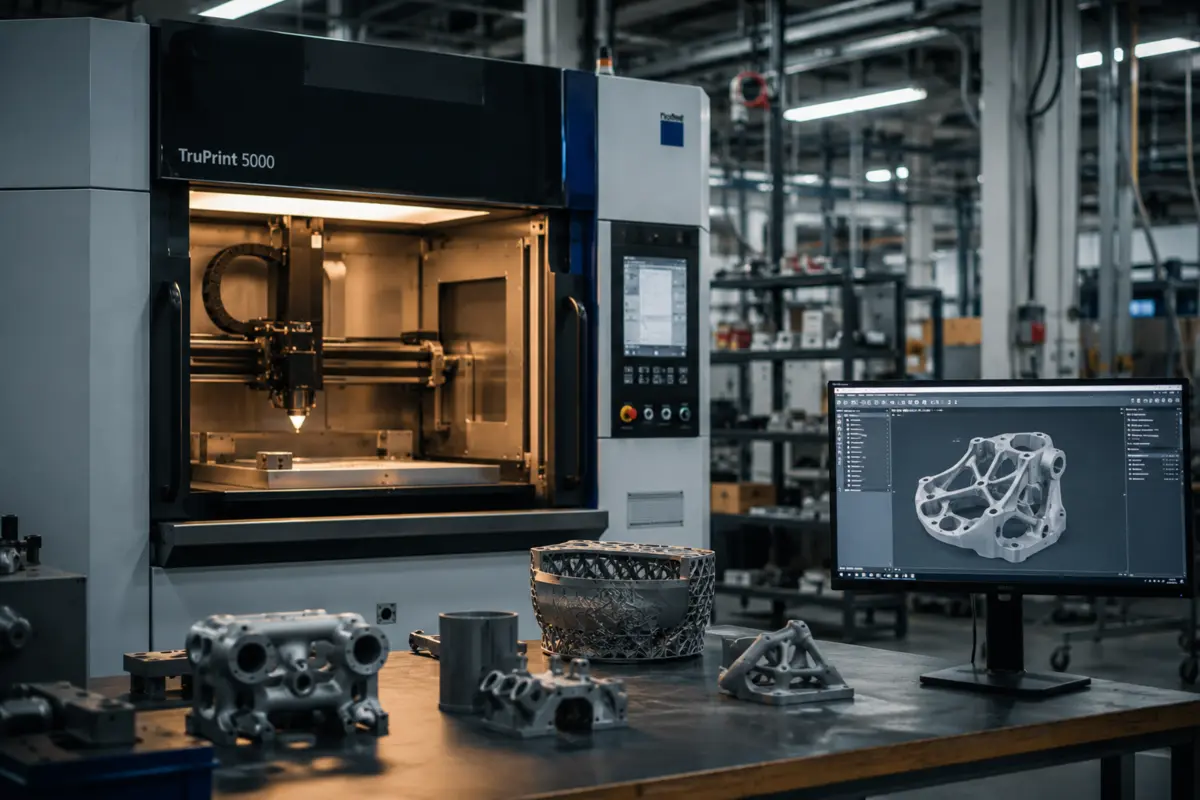

Если речь идет о металлических деталях для промышленности, мы почти всегда говорим о технологиях селективного лазерного плавления (SLM) или прямого лазерного спекания металлов (DMLS). Суть процесса заключается в следующем: на платформу тонким слоем насыпается металлический порошок. Мощный лазер, управляемый гальванометрами, обходит контур детали и намертво сплавляет частицы порошка. Платформа опускается на толщину одного слоя (обычно это от 20 до 50 микрон), наносится новый слой порошка, и процесс повторяется.
В результате вы получаете монолитную деталь из титана, инконеля, нержавеющей стали или алюминиевых сплавов. Ее плотность стремится к ста процентам, а механические свойства часто превосходят свойства деталей, полученных традиционным литьем. Установки для этого стоят от сотен тысяч до нескольких миллионов долларов, а сам процесс требует строжайшего контроля атмосферы, так как металлический порошок крайне окисляется при высоких температурах.
FDM и SLS: рабочие лошадки для пластика и нейлона
Когда металл не нужен, в игру вступают полимерные технологии. FDM, или послойное наплавление, - это то, с чего начиналась домашняя 3D-печать. Но в промышленности используют не дешевый PLA-пластик, а серьезные инженерные полимеры, армированные углеволокном. Детали, напечатанные на промышленных FDM-установках, могут заменять литые пластиковые корпуса и даже некоторые металлические кронштейны.
Но королем промышленного полимерного прототипирования и мелкой серии является SLS - селективное лазерное спекание. Здесь лазер спекает не металл, а порошок нейлона. Деталь получается невероятно прочной, с отличной химической стойкостью и, что самое важное, без необходимости печатать поддерживающие структуры. Порошок сам поддерживает деталь в процессе печати. Это позволяет загружать камеру принтера деталями под завязку и печатать их сотнями за один запуск.
Топология и генеративный дизайн: как мыслить слоями
Топологическая оптимизация: математика против веса
Одна из главных причин, по которой 3D-печать дает такой эффект в промышленности, - это изменение подхода к проектированию. Инженеры больше не думают категориями фрез и литейных форм. Они используют генеративный дизайн и топологическую оптимизацию.
Вы задаете программе точки крепления, нагрузки, которые будет испытывать деталь, и материалы. Алгоритм, имитирующий рост костей или эволюцию природы, сам рассчитывает оптимальную форму. На выходе вы получаете деталь, которая выглядит как инопланетная кость - с ажурными решетками, тонкими ребрами и полостями там, где нет нагрузок. Традиционным методом такую деталь сделать нельзя. А на 3D-принтере она печатается так же легко, как и сплошной куб, но при этом весит в три раза меньше.
Скрытые полости и конформное охлаждение
Еще одно убойное применение 3D-печати в промышленности - это создание оснастки. Точнее, вставок для пресс-форм. При литье пластика деталь нужно охлаждать. Традиционно внутри стальной формы сверлят прямые каналы, по которым течет вода. Но они не могут повторять контур сложной детали, из-за чего охлаждение идет неравномерно, деталь коробится, а цикл литья затягивается.
На 3D-принтере можно напечатать вставку с конформными каналами охлаждения, которые в точности повторяют геометрию самой детали. Вода охлаждает каждую точку формы равномерно. В результате цикл литья сокращается на 30-40 процента, а процент брака падает до нуля. Это тот случай, когда 3D-печать не заменяет традиционное производство, а делает его в разы эффективнее.
Подводные камни промышленной 3D-печати
Постобработка: скрытый убийца маржи
Интеграторы любят показывать красивые таймлапсы, где лазер быстро бегает по порошку, и деталь готова. Они редко показывают, что происходит потом. А потом начинается ад постобработки.
Металлическую деталь, напечатанную на платформе, нужно сначала отрезать от этой платформы электроэрозионной станком или ленточной пилой. Затем нужно удалить поддерживающие структуры, которые печатались под нависающими элементами. Эти поддержки часто находятся в труднодоступных местах, и их приходится вычищать вручную, пескоструить или использовать химические ванны.
Но самое главное - это термическая обработка. Металл, напечатанный лазером, имеет колоссальные внутренние напряжения. Если такую деталь пустить в работу, ее поведет винтом, или она треснет под нагрузкой. Деталь нужно закалять в печах, а иногда отправлять на горячее изостатическое прессование (HIP), чтобы схлопнуть микроскопические внутренние поры. И только после этого ее можно ставить на фрезерный станок, чтобы допустить критические поверхности до нужной точности. Постобработка может занимать до 70 процентов всего времени и стоимости производства детали.
Сертификация и контроль качества: как доказать прочность
Если вы печатаете корпус для пылесоса, вам все равно на его внутреннюю структуру. Но если вы печатаете кронштейн для шасси самолета или имплант для позвоночника, вы должны доказать, что он не развалится.
Контроль качества в металлической 3D-печати - это отдельная индустрия. Каждая партия порошка должна проходить химический анализ. В процессе печати датчики в реальном времени мониторят температуру ванны плавления. После печати деталь часто отправляют на компьютерную томографию, чтобы проверить, нет ли внутри внутренних дефектов, невидимых глазу. Сертификация таких процессов для аэрокосмической или медицинской отрасли стоит миллионы и занимает годы. Но именно это отделяет настоящие промышленные детали от гаражного хлама.
Экономика процесса: когда 3D-печать выгоднее традиционной
Точка безубыточности и размер партии
Главное заблуждение - думать, что 3D-печать всегда дешевле. Это не так. Себестоимость одной напечатанной детали практически не зависит от тиража. Напечатать одну деталь или сто штук на одном принтере будет стоить примерно одинаково в пересчете на штуку, потому что вам все равно нужно готовить машину, засыпать порошок, а потом чистить камеру.
В традиционном литье первая деталь стоит миллионы из-за оснастки, но десятитысячная деталь стоит копейки. Поэтому у 3D-печати и литья есть точка пересечения. Для сложных металлических деталей эта точка может находиться в районе 10-50 штук. Если вам нужно больше, выгоднее делать оснастку. Но для мелкой серии, для кастомизации или для деталей с экстремальной сложностью 3D-печать не имеет альтернатив по экономике.
Скрытые расходы, о которых молчат интеграторы
Покупка промышленного 3D-принтера - это только начало. Вам нужно помещение с определенным классом взрывобезопасности, потому что металлическая пыль может взрываться. Вам нужна мощная вытяжка и системы inertization. Вам нужны дорогие инертные газы - аргон или азот, которые выжигают кислород из камеры печати. Расход этих газов может съедать огромную часть операционных расходов.
Кроме того, вам нужны люди. Оператор 3D-принтера - это не просто кнопконажиматель. Это специалист, который понимает в материаловедении, умеет читать сложные CAD-модели, знает параметры слайсинга и может находить и исправлять неисправности в процессе, когда лазер начинает вести себя неадекватно. Зарплаты таких инженеров очень высоки, и это нужно закладывать в финансовую модель.
Материалы: что реально плавят и спекают на заводах
Металлические порошки: титан, инконель и алюминий
Металлические порошки для 3D-печати - это высокотехнологичный продукт сам по себе. Их не делают в гараже. Их распыляют струей газа или плазмы, добиваясь идеальной сферической формы каждой частицы. От формы порошка зависит то, как плотно он ляжет на платформу и как поведет себя в ванне плавления.
Титановые сплавы, особенно Ti6Al4V, - это король аэрокосма и медицины. Они легкие, прочные и биосовместимые. Инконель и хастеллой - жаропрочные суперсплавы, которые используются в газовых турбинах и ракетных двигателях. Они плохо поддаются традиционной механической обработке, и именно поэтому 3D-печать для них стала спасением. Алюминиевые сплавы, такие как AlSi10Mg, используются для теплообменников и корпусов электроники благодаря отличной теплопроводности и малому весу.
Инженерные пластики: PEEK, Ultem и нейлон
В полимерной печати тоже есть свои супергерои. Забудьте про обычный ABS. Промышленность печатает из PEEK и PEKK - это высококристаллические термопласты, которые выдерживают температуры выше 250 градусов, не горят, не выделяют токсичных веществ и по прочности приближаются к некоторым металлам. Из них печатают детали для нефтянки, аэрокосмоса и медицинские импланты.
Ultem (PEI) - еще один фантастический материал. Он обладает высочайшей огнестойкостью и низким дымообразованием. Именно из Ultem печатают внутренние панели салонов самолетов и военную технику. Нейлон, армированный углеволокном, позволяет печатать функциональные прототипы и конечные детали, которые заменяют литой нейлон и даже алюминиевое литье под давлением.
Будущее аддитивных технологий: что нас ждет
Гибридные станки и многолазерные системы
Инструменты эволюционируют. Первые промышленные металлические принтеры имели один лазер мощностью 200-400 ватт. Сегодня установки оснащаются четырьмя, а иногда и восемью лазерами по киловатту каждый. Это позволяет печатать металлические детали в разы быстрее, приближая скорость 3D-печати к скорости традиционного литья.
Появляются гибридные станки, которые совмещают в себе аддитивную головку для наращивания материала и фрезерный шпиндель для его точной обработки. Деталь печатается, тут же фрезеруется до нужного допуска, и процесс продолжается. Это убивает необходимость постобработки и перемещения детали между цехами.
Искусственный интеллект в управлении процессом
Самое интересное происходит в софте. Системы машинного зрения и искусственный интеллект начинают встраиваться прямо в контур управления принтером. Камеры и датчики в реальном времени анализируют ванну плавления. Если ИИ видит, что в каком-то месте начинает формироваться пористость или недостаток проплавления, он на лету корректирует мощность лазера или скорость сканирования. Это переход от слепого послойного выращивания к интеллектуальному, адаптивному производству, где брак исключен на корню.
3D-печать в промышленности перестала быть экзотикой. Это зрелый, жесткий и невероятно эффективный инструмент, который меняет правила игры. Те компании, которые научились проектировать под аддитивные технологии, интегрировать их в свои цепочки поставок и считать экономику с учетом всех скрытых расходов, получают колоссальное преимущество. Они делают продукты, которые конкуренты просто не могут скопировать, потому что для их создания нужны не станки, а совершенно иное инженерное мышление. И это мышление - главная валюта в промышленности будущего.
